貼片電阻阻值代碼對照表
瀏覽次數:1020
|
發布日期:2023-09-23

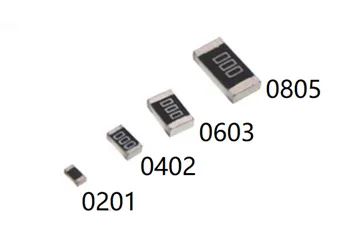

貼片電阻的封裝,有一些小封裝的電阻,由于空間太小,可能不能印刷絲印,例如0201封裝的電阻什么字都不印,如圖所示各種封裝電阻的絲印對比。


貼片電阻封裝對比


這種精密電阻印了絲印,但是并不符合數字標注法,而是兩個數字加一個字母表示。例如50B、01C,如圖所示。這種又是什么方法呢?我們來介紹下!



3 位數乘數代碼(Multiplier Code)標注法表示電阻阻值

貼片電阻阻值代碼對照表用代碼表示數字,絲印為兩個數字加一個字母的電阻,一般是精密電阻,這種精密貼片電阻是對某一個優先數進行編碼,然后通過代碼找到其代表的數值,如01C就是10K。下面是代碼,對應相對代碼,例如:10歐的電阻用代碼01X表示

查找方法:這種方法的格式是XXY,前兩位 XX 指有效數的代碼,后一位Y指10的幾次冪的代碼。前兩位數字所代表的數值大小,可以查找E-96 阻值代碼表,第三位字母表示的10的幾次冪,可以查找E-96 乘數代碼表,如表所示。

 E-96 阻值代碼表:

代碼

阻值

代碼

阻值

代碼

阻值

代碼

阻值

01

100

25

178

49

316

73

562

02

102

26

182

50

324

74

576

03

105

27

187

51

332

75

590

04

107

28

191

52

340

76

604

05

110

29

196

53

348

77

619

06

113

30

200

54

357

78

634

07

115

31

205

55

365

79

649

08

118

32

210

56

374

80

665

09

121

33

215

57

383

81

681

10

124

34

221

58

392

82

698

11

127

35

226

59

402

83

715

12

130

36

232

60

412

84

732

13

133

37

237

61

422

85

750

14

137

38

243

62

432

86

768

15

140

39

249

63

442

87

787

16

143

40

255

64

453

88

806

17

147

41

261

65

464

89

825

18

150

42

267

66

475

90

845

19

154

43

274

67

487

91

866

20

158

44

280

68

499

92

887

21

162

45

287

69

511

93

909

22

165

46

294

70

523

94

931

23

169

47

301

71

536

95

953

24

174

48

309

72

549

96

976

② E-96 乘數代碼表:

代碼

A

B

C

D

E

F

G

H

X

Y

Z

乘數

100

101

102

103

104

105

106

107

10-1

10-2

10-3

三位乘數代碼標注方法表示電阻阻值實,例如表格所示:51、18、02所代表的數值,通過查找表得到分別為:332、150、102;X、A、C的含義可以通過查找表格得到,分別為:10-1、100、102。

③ 三位乘數代碼標注方法表示電阻阻值實例:

實際標注

算法

實際值

51X

51X= 332*10-1 =332*0.1=33.2

33.2?

18A

18A=150*100 =150*1=150

150?

02C

02C=102*102=102*100=10.2K

10.2K?
